管道支吊架的分類有兩種 一、是恒力彈簧支吊架，二、是可變彈簧支吊架/
1、恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體，發電廠的汽、水、煙風管及燃燒器等懸吊部分，以及石油化工設備和其它需要減少位移應力的地方。根據力矩平衡理設計。在規定的負載位移范圍內，負載力矩和彈簧力矩始終保持平衡。因此，用恒吊支撐的管道和設備發生位移時，可以獲得恒定的支承力，不會給管道和設備帶來附加應力。
2、可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型:上吊桿一端與根部相連；另一端用螺紋擰入彈簧支吊架頂板螺孔內，并用螺母鎖?；ɑ@螺母下端與管道吊桿上端用螺紋相連，旋轉花籃螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。
B型----單耳懸吊型；C型----雙耳懸吊型：彈簧支吊架上端與吊桿或吊板相連，吊桿、吊板另一端生根在鋼梁或樓板上。其他與A型相同。
D型----上調節擱置型：用螺栓將彈簧支吊架固定在鋼梁或樓板上，吊桿穿過吊架本體與管道相連，旋轉頂部螺母，將管道吊裝到規定的安裝位置，然后用螺母鎖緊。
E型----下調節擱置型：用螺栓將彈簧支吊架固定在鋼梁或樓板上。其他與A型相同。

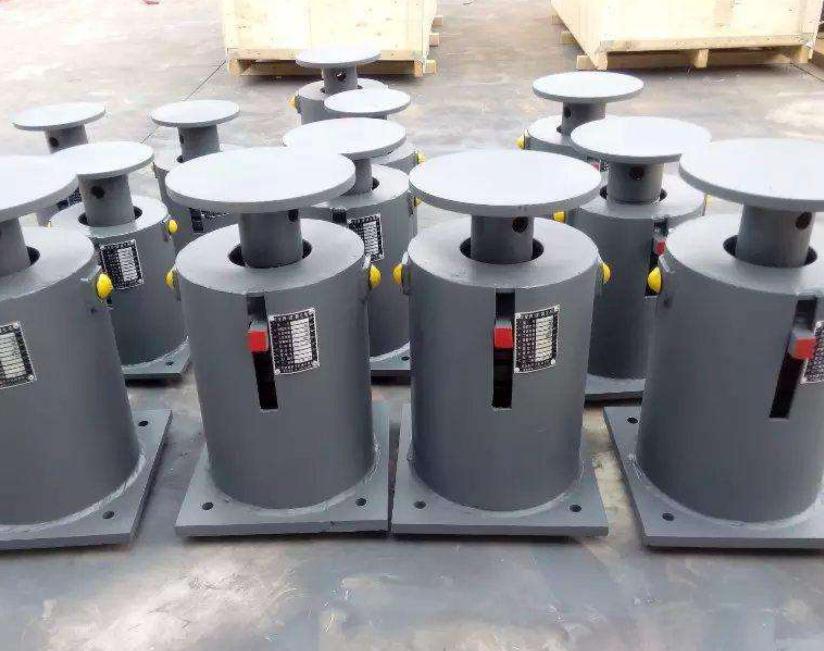

F型----支撐擱置型：用螺栓將彈簧支吊架底板固定在基礎、鋼梁或樓板上，頂部支撐水平管道或彎道底部。當現場實際支撐高度與設計提供安裝高度有出入時，可轉動荷重柱進行微調。其微調量為L(zhǎng)max與Lmin之間。彈簧型號VS30F0～9為±6mm、VS30F10～24為±12.5mm，彈簧型號VS60F、VS90F、VS120F、VS150F、VS180F分別為±25mm。
G型----并聯懸吊型：旋轉花籃螺母，使固定在鋼梁或樓板上的吊桿拉緊，將吊架調整到設計的安裝高度，再用螺母將花籃螺母鎖緊。
